曲軸位置傳感器，作為發動機電控系統中最核心的傳感器之一，堪稱發動機的“眼睛”。它實時監測曲軸的位置與轉速，其信號是發動機實現精準噴油、點火及可變氣門正時等功能的基石。一旦它出現問題，發動機就可能出現啟動困難、抖動、動力下降甚至無法啟動等故障。本文將為您深入淺出地解析其工作原理，并提供一套清晰的檢修流程。

一、工作原理：它如何“看見”曲軸？

曲軸位置傳感器本質上是一個信號發生器。目前，主流的發動機多采用電磁感應式（磁電式）和霍爾效應式兩種。

1. 電磁感應式傳感器

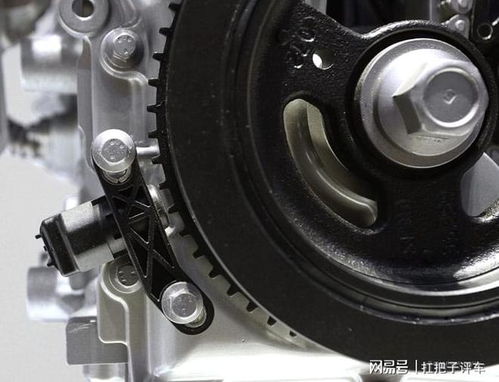

其核心是一個纏繞在永久磁鐵上的線圈。傳感器正對著安裝在曲軸上的信號輪（或稱靶輪），信號輪外緣通常有58個齒，并特意缺2個齒（形成缺口）。當發動機運轉，曲軸帶動信號輪旋轉時，齒與齒間的間隙交替經過傳感器端部。

齒頂靠近時：磁路磁阻最小，穿過線圈的磁通量最大。
齒槽靠近時：磁路磁阻最大，磁通量最小。
這種周期性變化的磁通量在線圈中感應出交變的交流電壓信號。信號頻率隨轉速升高而加快，電壓幅值也隨之增大。那個獨特的缺口會產生一個特征信號（一個更長的脈沖），ECU據此識別曲軸的基準位置（如一缸上止點），從而確定點火和噴油的順序與時機。

2. 霍爾效應式傳感器
它利用霍爾效應工作，需要外部供電（通常為5V或12V）。其對應的信號輪上，是交替分布的金屬葉片和窗口。

葉片隔斷磁場時：傳感器輸出高電平（或低電平）。
窗口允許磁場通過時：輸出電平翻轉。
因此，它產生的是整齊的方波數字信號，其頻率與轉速成正比，但電壓幅值恒定，不受轉速影響。即使在極低轉速下（如啟動時）也能提供穩定可靠的信號，這是其重要優勢。

簡單：電磁式“自力更生”產生交流信號，信號強弱隨轉速變；霍爾式“外接電源”輸出整齊方波，高低轉速都穩定。

二、故障現象：當“眼睛”失靈時

曲軸位置傳感器故障的典型癥狀包括：

• 發動機無法啟動（無點火或噴油信號）。
• 啟動困難，需要長時間啟動。
• 發動機在運行中無故熄火。
• 加速無力、抖動、怠速不穩。
• 儀表盤上的發動機故障燈點亮。

三、檢修流程：一步一步排查問題

檢修前，請確保蓄電池電壓充足，并注意操作安全。

第一步：讀取故障碼與數據流
使用診斷儀讀取發動機系統故障碼，如常見的P0335（曲軸位置傳感器“A”電路故障）等，能為檢修指明方向。觀察數據流中的“發動機轉速”參數，在啟動時是否顯示正常轉速（通常為200-300rpm以上），無信號或信號異常時轉速會顯示為0或跳動。

第二步：目視檢查
1. 檢查傳感器：查看其插接器有無松動、氧化、腐蝕，線束有無破損、斷裂。
2. 檢查信號輪：這是容易被忽略的一步！通過傳感器安裝孔或相關檢查孔，目視或用內窺鏡檢查信號輪的齒是否有缺齒、變形、臟污或嚴重銹蝕。油污過多也可能影響信號。

第三步：電氣檢測（以常見3線霍爾式傳感器為例）
1. 測量供電電壓：斷開傳感器插頭，打開點火開關。用萬用表電壓檔測量插頭側對應端子（參考維修手冊，通常為電源、信號、搭鐵三線）。電源線與搭鐵線之間應有穩定的參考電壓（如5V或12V），搭鐵線對車身搭鐵電阻應接近0Ω。
2. 測量信號輸出：連接傳感器插頭，使用背插探針或?qū)Ｓ霉ぞ摺Ｔ趩?dòng)發動機或慢慢轉動曲軸時，用萬用表電壓檔或示波器測量信號線。應有規律波動的方法電壓信號（例如在0V和5V之間跳變）。示波器能最直觀地觀察波形是否完整、規則。

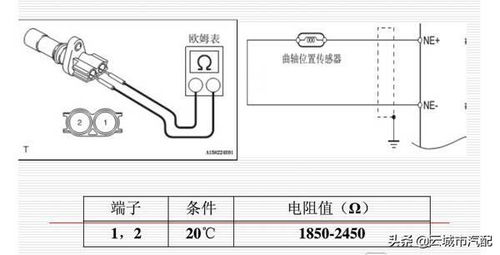

對于2線電磁式傳感器：主要測量其線圈電阻（通常為幾百到一千多歐姆，具體參考手冊），阻值無窮大（斷路）或?yàn)榱悖ǘ搪罚┚鶎佼惓！Ｍ瑯涌梢栽谵D(zhuǎn)動曲軸時，用交流電壓檔測量其是否有微弱的交流電壓輸出，或直接用示波器觀察正弦波形。

第四步：對比與替換
如果電氣檢測發現信號異常，但傳感器外圍電路（供電、搭鐵）正常，且信號輪完好，則傳感器本身?yè)p壞的可能性極大。有條件的情況下，可用一個已知性能良好的同型號傳感器替換測試，這是最直接的判斷方法。

四、安裝注意事項

更換新傳感器時，務必注意：

• 清潔安裝孔和信號輪：確保無鐵屑、油污。
• 調整空氣間隙：對于電磁式傳感器，其與信號輪齒頂?shù)拈g隙非常重要（通常為0.5-1.5mm）。有些傳感器帶定位墊片，安裝時不可遺漏。間隙過大會導致信號弱，過小可能發生碰撞。
• 按規定扭矩?cái)Q緊：避免過緊或過松。

****
透徹理解曲軸位置傳感器的工作原理，是進行高效、準確檢修的前提。面對相關故障時，遵循“從簡到繁”的原則，結合診斷設備與基礎測量工具，進行系統性的排查，就能快速鎖定問題根源，讓發動機這只“眼睛”重新明亮起來。
